Що означають кольори дроту при підключенні авто магнітоли? Ти купив нову магнітолу і дивишся на пучок різнокольорових проводів. Жовтий, червоний, чорний, синій – кожен має своє призначення. Багато хто боїться заплутатися і зіпсувати електрику. Чи готовий ти підключити все правильно? Стандартні кольори допомагають швидко розібратися. Жовтий зазвичай відповідає за постійне живлення. Червоний – за запалення. Чорний – маса. Неправильне з’єднання призводить до короткого замикання або відсутності звуку. Багато хто робить це самостійно. Головне – дотримуватися схеми. Перевір провода перед роботою. Ізолюй з’єднання добре. Тоді магнітола працюватиме довго і без проблем. Давай розберемо все по кольорах. Ти швидко зорієнтуєшся.
Ти встановлюєш магнітолу в старому авто або новій машині. Кольорова розмітка стандартна для більшості моделей. Але іноді виробники використовують свої позначення. Перевір інструкцію до твоєї магнітоли. Багато хто купує перехідник з ISO-роз’єму. Це спрощує роботу. Живлення, динаміки, антена – кожна група має свої кольори. Помилка в живленні може вивести магнітолу з ладу. Помилка в динаміках – спотворить звук. Багато хто починає з пошуку маси. Чорний дріт зазвичай йде на кузов. Підключи його першим. Потім живлення. Перевіряй тестером. Це займе кілька хвилин, але врятує від помилок. Багато хто ділиться досвідом в інтернеті. Ти теж можеш зробити все акуратно. Головне – терпіння і правильна схема.
Кольори дротів авто магнітоли: проста розшифровка для новачків
Кольори дротів авто магнітоли мають стандартну розшифровку. Жовтий дріт – постійне живлення +12В. Він підтримує пам’ять магнітоли, коли запалення вимкнене. Підключи його до акумулятора через запобіжник.
Червоний дріт – живлення від запалення. Магнітола вмикається разом з ключем. Якщо підключити неправильно – магнітола працюватиме тільки при увімкненому двигуні.
Чорний дріт – маса, мінус. Його кріплять до кузова авто. Хороший контакт обов’язковий. Інакше з’являться перешкоди і шум.
Синій дріт – керування антеною або підсилювачем. Він подає +12В при ввімкненні магнітоли. Біло-синій – часто для дистанційного вмикання підсилювача.
Оранжевий дріт – підсвітка. Він вмикає підсвітку панелі разом з габаритами. Оранжево-білий – диммер, регулює яскравість.
Чи все так просто? Так. Більшість магнітол дотримуються цих кольорів. Але перевір інструкцію. Деякі бренди міняють кольори. Використовуй мультиметр для перевірки. Це убезпечить від помилок.
Що означає кожен колір дроту при підключенні магнітоли в автомобілі
Що означає кожен колір дроту при підключенні магнітоли в автомобілі? Жовтий – постійне +12В. Пам’ять налаштувань не зіб’ється. Червоний – +12В від запалення. Магнітола вмикається з машиною.
Чорний – маса. Надійне заземлення. Без нього звук буде з шумом. Білий – лівий передній динамік плюс. Білий з чорною смугою – мінус.
Сірий – правий передній плюс. Сірий з чорною смугою – мінус. Зелений – лівий задній плюс. Зелений з чорною смугою – мінус.
Фіолетовий – правий задній плюс. Фіолетовий з чорною смугою – мінус. Синій – антена. Біло-синій – керування підсилювачем.
Оранжевий – підсвітка панелі. Підключається до габаритів. Оранжево-білий – регулювання яскравості.
Чи можна міняти кольори? Ні. Дотримуйся стандарту. Якщо кольори відрізняються – шукай розпіновку для твоєї магнітоли. Багато хто використовує перехідники. Це спрощує роботу.

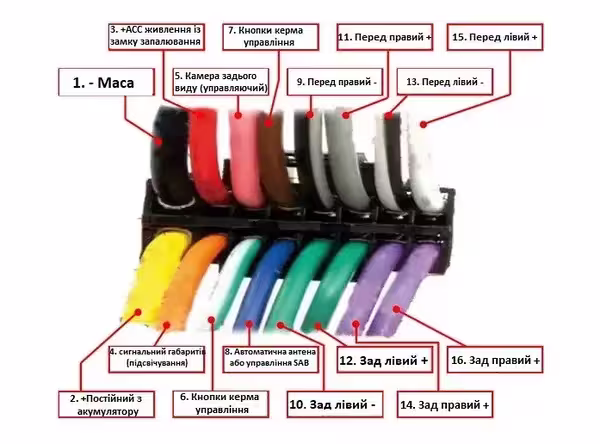

Схема підключення магнітоли за кольорами дротів: універсальна таблиця
Схема підключення магнітоли за кольорами дротів виглядає так. Живлення: жовтий – постійне +12В, червоний – запалення +12В, чорний – маса.
Динаміки: білий – лівий передній плюс, білий/чорний – мінус. Сірий – правий передній плюс, сірий/чорний – мінус. Зелений – лівий задній плюс, зелений/чорний – мінус. Фіолетовий – правий задній плюс, фіолетовий/чорний – мінус.
Антена – синій дріт. Підсилювач – біло-синій. Підсвітка – оранжевий. Диммер – оранжево-білий.
Універсальна таблиця допомагає новачкам. Підключай живлення першим. Потім масу. Перевіряй полярність динаміків. Неправильне підключення спотворює звук.
Чи працює ця схема для всіх магнітол? Майже. Винятки трапляються рідко. Завжди перевіряй інструкцію до своєї моделі. Багато хто знімає стару магнітолу і дивиться кольори. Це найнадійніший спосіб.
Як правильно підключити магнітолу: розшифровка кольорів живлення, динаміків та антени
Як правильно підключити магнітолу? Почни з живлення. Жовтий дріт підключи до постійного +12В через запобіжник. Червоний – до запалення. Чорний – до маси кузова.
Динаміки підключай уважно. Плюс і мінус не плутай. Інакше звук буде плоским. Лівий передній – білий і білий/чорний. Правий передній – сірий і сірий/чорний.
Антена – синій дріт. Підключи до антени авто. Якщо є підсилювач – біло-синій дріт керує ним.
Перевіряй з’єднання тестером. Ізолюй усі контакти термоусадкою або ізострічкою. Закріпи проводи, щоб вони не вібрували.
Чи можна підключити без схеми? Краще ні. Ризик пошкодження високий. Багато хто використовує готові перехідники. Це найбезпечніший варіант для новачків.
Поширені помилки при підключенні авто магнітоли за кольорами дротів
Поширені помилки при підключенні авто магнітоли за кольорами дротів починаються з плутанини плюса і мінуса. Динаміки звучать тихо або з хрипом. Перевіряй полярність.
Друга помилка – неправильне живлення. Жовтий і червоний плутають. Магнітола не вмикається або сідає акумулятор.
Третя – поганий контакт маси. Чорний дріт кріплять ненадійно. З’являється шум і перешкоди.
Четверта – відсутність запобіжника на жовтий дріт. Коротке замикання виводить магнітолу з ладу.
П’ята – неправильне підключення антени. Радіо не ловить станції.
Як уникнути? Використовуй схему. Перевіряй кожен дріт мультиметром. Ізолюй ретельно. Закріпи проводи стяжками.
Ось таблиця поширених помилок:
| Помилка | Наслідок | Як уникнути |
|---|---|---|
| Плутанина плюса і мінуса | Тихий або спотворений звук | Перевіряй полярність тестером |
| Неправильне живлення | Магнітола не вмикається | Жовтий – постійне, червоний – запалення |
| Поганий контакт маси | Шум і перешкоди | Кріпи чорний дріт надійно до кузова |
| Відсутність запобіжника | Згоріла магнітола | Постав запобіжник на жовтий дріт |
| Неправильна антена | Радіо не працює | Підключи синій дріт до антени |
Ці поради рятують від зайвих витрат.
Який дріт відповідає за постійне живлення? Жовтий. Він підтримує пам’ять магнітоли.
Що робити, якщо кольори не збігаються? Перевір інструкцію до магнітоли або використовуй мультиметр.
Чи можна підключити магнітолу без схеми? Краще ні. Ризик помилок високий.
Як перевірити полярність динаміків? Мультиметром або тестером. Плюс і мінус важливі для звуку.
Що робити, якщо магнітола не вмикається? Перевір червоне і жовте живлення, масу і запобіжники.
Що означають кольори дроту при підключенні авто магнітоли? Ти тепер знаєш розшифровку. Жовтий – постійне живлення, червоний – запалення, чорний – маса. Динаміки мають свої кольори з смугами. Підключай уважно. Перевіряй тестером. Ізолюй з’єднання. Багато хто робить це самостійно. Ти теж можеш.
Не поспішай. Використовуй схему. Уникай поширених помилок. Магнітола працюватиме довго і якісно. Насолоджуйся улюбленою музикою в дорозі. Якщо сумніваєшся – звернися до фахівця. Але з правильною інструкцією все вийде. Успіхів з підключенням!
